刹车电阻的原理与应用

刹车电阻是工业自动化、电力电子和轨道交通等领域中常见的电气元件，主要用于消耗电机或其他负载在制动过程中产生的多余能量，防止系统电压过高或设备损坏。它的工作原理简单但作用关键，广泛应用于变频器、伺服系统、电梯、起重机等设备中。

刹车电阻的基本原理

当电机处于发电状态时，例如在减速或负载下放过程中，电机不再消耗电能，反而会将机械能转化为电能回馈到电路中。如果不及时处理这部分能量，会导致直流母线电压迅速升高，可能损坏变频器或其他电子设备。刹车电阻的作用就是将这些多余的电能以热能的形式消耗掉，从而稳定系统电压。

刹车电阻通常由高阻值、高功率的电阻材料制成，如合金电阻丝或金属氧化物电阻片，能够承受短时大电流冲击。它与制动单元（Braking Unit）配合使用，当检测到直流母线电压超过设定阈值时，制动单元会控制刹车电阻接入电路，使电能转化为热能散发到环境中。

刹车电阻的主要类型

根据结构和材料的不同，刹车电阻可以分为多种类型，常见的有线绕电阻、铝壳电阻和波纹电阻等。

线绕电阻采用镍铬合金或康铜丝绕制在陶瓷管上，外层通常覆盖耐高温绝缘材料。这种电阻功率大、耐高温，适用于大电流制动场合，但体积较大，散热较慢。

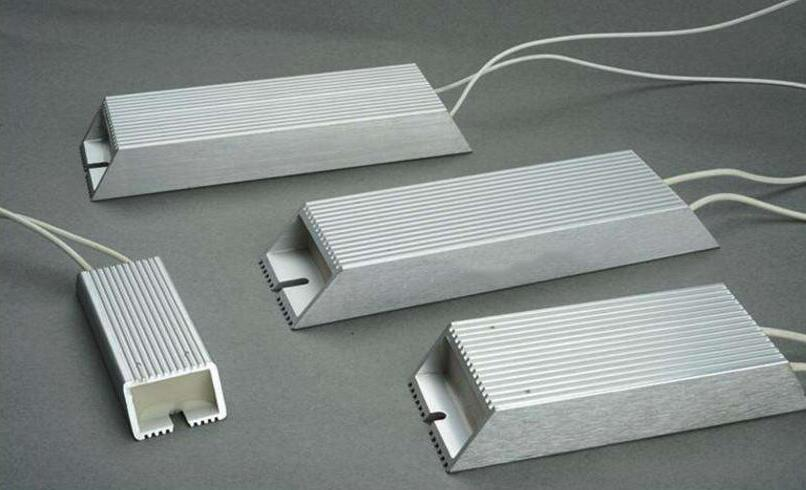

铝壳电阻的外壳由铝合金制成，内部填充导热材料，能够有效散热。它的特点是结构紧凑、安装方便，适用于中小功率的变频器和伺服系统。

波纹电阻采用特殊合金带制成波纹形状，增大了散热面积，提高了耐脉冲电流能力。这种电阻适用于频繁制动的场合，如电梯和起重设备。

此外，根据安装方式的不同，刹车电阻还可以分为开放式和封闭式。开放式电阻散热效果好，但容易受到环境灰尘和湿气的影响；封闭式电阻防护等级高，适用于恶劣环境，但散热性能稍逊。

刹车电阻的选型要点

选择合适的刹车电阻需要考虑多个因素，包括功率、阻值、工作周期以及环境条件等。

功率是刹车电阻的核心参数，通常以短时功率和连续功率表示。短时功率指电阻在短时间内能承受的最大功率，而连续功率则是指长期工作时的允许功率。选型时应根据实际制动能量和制动频率计算所需功率，并留有一定余量，避免电阻过热损坏。

阻值的选择同样重要。阻值过小会导致制动电流过大，可能损坏制动单元；阻值过大则会影响制动效果，无法快速消耗能量。通常，阻值可以根据变频器或制动单元的推荐值进行匹配，并结合实际工况调整。

工作周期（即制动时间和间隔时间）也会影响刹车电阻的选型。如果制动频繁，应选择耐脉冲性能好的波纹电阻或大功率线绕电阻；如果制动时间较长，则需要考虑电阻的散热能力，避免因过热而失效。

环境温度、湿度和通风条件也会影响刹车电阻的使用寿命。在高温或密闭环境中，应优先选择散热性能好的铝壳电阻或加装强制风冷装置。

刹车电阻的安装与维护

正确的安装方式能够提高刹车电阻的工作效率并延长其使用寿命。

首先，刹车电阻应安装在通风良好的位置，避免靠近其他发热设备或易燃材料。开放式电阻尤其需要注意防尘和防潮，以免影响散热或导致短路。

其次，电阻的接线应使用耐高温导线，并确保连接牢固，避免因接触不良导致局部过热。在多电阻并联使用时，应注意均流问题，防止个别电阻因电流过大而过载。

刹车电阻的维护相对简单，主要是定期检查电阻体和连接部分是否有过热、氧化或松动现象。如果发现电阻表面出现严重变色或裂纹，说明其可能已经老化，应及时更换。此外，长期不使用的设备再次投入运行前，也应检查刹车电阻的状态，确保其性能正常。

刹车电阻的常见问题与解决方案

在实际使用中，刹车电阻可能会遇到过热、烧毁或制动效果不佳等问题。

过热是刹车电阻最常见的故障之一，通常是由于功率选型不足、制动过于频繁或散热条件不佳导致的。解决方法是重新计算制动能量，更换更大功率的电阻，或改善散热环境，如加装散热风扇。

电阻烧毁可能是由于短路、过流或绝缘损坏引起的。检查时应重点排查接线是否正常，制动单元是否故障，以及电阻本身是否有机械损伤。

如果制动效果不理想，可能是阻值不匹配或制动单元阈值设置不当。可以通过调整阻值或重新设定制动参数来优化制动性能。

刹车电阻在不同领域的应用

刹车电阻在多个行业中发挥着重要作用。

在工业自动化领域，变频器和伺服系统广泛使用刹车电阻来处理电机制动时的回馈能量。例如，在数控机床、包装机械和输送带系统中，刹车电阻能够确保设备快速、平稳地停止，避免机械冲击和电气损坏。

在电梯和起重设备中，刹车电阻用于控制电机的减速和下放过程。电梯在下降时，电机会处于发电状态，刹车电阻可以消耗这部分能量，保证运行安全。同样，起重机在放下重物时也需要刹车电阻来稳定系统电压。

轨道交通中的再生制动系统也依赖刹车电阻。当列车减速时，牵引电机产生的电能可以通过刹车电阻消耗，或者回馈至电网。在地铁和轻轨等场合，由于电网容量有限，刹车电阻的作用尤为重要。

此外，新能源领域如风力发电和光伏逆变器也会用到刹车电阻。风力发电机在紧急停机或电网故障时，需要通过刹车电阻消耗转子动能，防止超速损坏设备。

刹车电阻的发展与技术进步

随着电力电子技术的进步，刹车电阻的设计和制造也在不断优化。新型电阻材料如金属氧化物和碳纤维的应用，提高了电阻的耐高温和耐脉冲能力。模块化设计使得刹车电阻更易于安装和维护，同时减小了体积和重量。

智能制动技术的出现进一步提升了刹车电阻的效率。一些先进的制动单元可以动态调整制动功率，根据负载情况自动匹配最佳阻值，从而减少能量浪费和电阻发热。

散热技术的改进也延长了刹车电阻的使用寿命。例如，采用强制风冷或液冷方式的刹车电阻可以在更苛刻的环境下稳定工作。

刹车电阻虽然结构简单，但在电机控制和能量管理系统中起着不可替代的作用。正确选型、安装和维护刹车电阻，能够有效提高设备的可靠性和安全性。无论是工业自动化、交通运输还是新能源领域，刹车电阻都是保障系统稳定运行的关键组件之一。

在实际应用中，用户应根据具体需求选择合适的电阻类型和参数，并关注其工作状态，及时排查故障，以确保整个电气系统的稳定性和效率。
