工程制图实验室是一个专业基础类实验室，主要承担主《工程图学》、《房屋建筑学》、《工程结构》等专业课程的实验教学和实习任务实训实验教学工作，使学生掌握建筑图的手绘图，培养学生的空间思维能力、专业实践岗位应用能力，以达到相关部门的颁发的职业技能的水准，为毕业生奠定良好的就业基础。多媒体工程制图设计实验室设备是我公司新开发的多媒体工程制图室产品，是一套比较完整、实用、理想的绘图设备。本高级多媒体工程制图室本着“突出应用，服务于专业”为综旨，课程精化教学内容，完善教学手段，以培养学生识读和绘制工程图样能力为核心，在理论知识适度的基础上，突出实践教学环节。同时，借助于计算机图形学技术和多媒体技术，采用机械制图多媒体软件用电脑演示三维动态模型，加强直观性教学，做到教学内容直观形象，提高学习兴趣、降低学习难度。

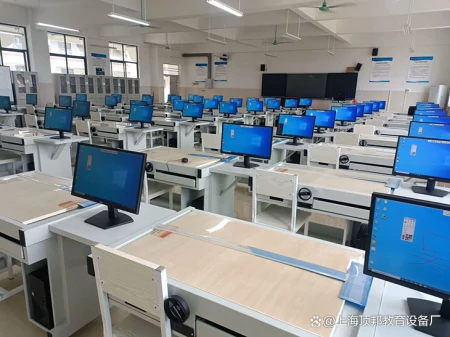

实物图一、实用绘图桌特点实用绘图桌是利用“四杆演变机构”进行升降，实现快速、无级调节图板的倾斜角度。该机构的框架由方管氩焊而成，传动部分采用模具成型或机加工电镀件。它具有传动灵活、使用方便、美观坚固等特点。1.桌子整体采用方钢和1.0钣金冷折弯成形焊接而成，高度符合人体工学原理，铁皮厚度1.0mm，坚固牢靠；2.桌面采用方型升降架，金属方框架不和图板连接，上面可以放置1号或者2号椴木绘图板，兼顾课堂教学和制图作业的双重连续性和多款性；3.桌面倾角调节采用方型升降架，采用摇柄和螺杆的“四杆演变机构”进行升降，实现快速、无级调节图板的0-75度倾斜角度，中间随意角度可停。该机构的框架由不锈钢方管氩焊而成，传动部分采用模具成型或机加工电镀件。它具有传动灵活、使用便、美观坚固等特点。金属摇柄，D14梯形螺杆。4.桌体正面设置有一个带锁的抽屉和可来回拉动的抽屉式键盘架，使用方便，具有卫生防尘作用；5.右侧设计有摆放显示器托板，托板下方设计有三角加强筋。托板可以拆卸。6.桌子底部采用带刹车装置的万向轮，保证整体结构的坚固、稳定，便于移动移动等功能。7.桌体左下部有储物隔板，可以放置书包、文具和图纸等物品，右下部分有电脑主机柜。二、工程制图设计实验设备规格：1.台面调角幅度：0-752.学生桌子规格：1500700780mm3.教师桌子规格：1700700780mm三、教师桌配备及要求：1.教师桌一张(铁质钣金喷塑结构，坚固耐用。规格：17007501750mm)。2.教师桌P4电脑一台，19″液晶显示器一台3.活动转椅一张。4.绘图工具和仪器：(1)一号图板一块；(2)90cm丁字尺一套；(3)绘图仪器一盒(5件)；(4)30cm三角板一副(45、60)；(5)曲线板一只；(6)三棱比例尺一把；(7)不锈钢多用擦图片一片；(8)根据专业配置模板若干片；(9)绘图铅笔三支；(10)绘图橡皮擦一块。(11)美工刀四、学生每桌配备1.学生桌一张(规格：1500700780mm)。2.教师桌P4电脑一台，19″液晶显示器一台3.学生凳一张。4.绘图工具和仪器：(1)一号图板一块；(2)90cm丁字尺一套；(3)绘图仪器一盒(5件)；(4)30cm三角板一副(45、60)；(5)曲线板一只；(6)三棱比例尺一把；(7)不锈钢多用擦图片一片；(8)根据专业配置模板若干片；(9)绘图铅笔三支；(10)绘图橡皮擦一块。(11)美工刀五、本工程制图实验室设备的任务1.培养绘制工程图样的能力。2.培养计算机绘制工程图样的能力。3.培养阅读工程图样的能力。4.培养徒手绘画草图的能力。5.培养对三维空间逻辑思维和形象思维能力。六、多媒体工程制图软件内容：
