开关功率管的原理与应用

开关功率管作为现代电力电子系统的核心元件，承担着电能转换与控制的关键任务。这类器件通过快速切换导通与截止状态来实现高效的能量调控，在电源转换、电机驱动、功率调节等领域发挥着不可替代的作用。其性能优劣直接影响整个电力电子设备的效率、可靠性和成本。

开关功率管的基本概念与分类

开关功率管是一种能够承受较高电压和电流的半导体器件，专门设计用于快速开关操作。与传统的线性调节器件不同，它工作在完全导通或完全截止状态，理论上在这两种状态下功率损耗极低，因而能实现高达95%以上的能量转换效率。这种工作特性使其成为高效电能转换的理想选择。

根据结构和工作原理的不同，开关功率管主要分为三大类型。双极型功率晶体管（BJT）是最早广泛应用于功率电子领域的开关器件，具有电流驱动的特点。金属氧化物半导体场效应管（MOSFET）凭借电压驱动、开关速度快等优势，在中低功率领域占据主导地位。绝缘栅双极晶体管（IGBT）则结合了MOSFET和BJT的优点，成为高功率应用的首选器件。

除这三种主流类型外，近年来碳化硅（SiC）和氮化镓（GaN）等宽禁带半导体材料制成的功率管也逐渐崭露头角。这些新型器件能够在更高温度、更高频率下工作，为电力电子系统提供了更多可能性。不过从市场占有率来看，硅基MOSFET和IGBT仍然是当前工业应用的主力军。

主要技术参数与性能特点

开关功率管的性能由多项关键参数共同决定，理解这些参数的含义对正确选择和使用器件至关重要。电压额定值包括最大漏源电压（VDS）或集射电压（VCE），表示器件能够安全承受的最高电压。实际应用中，必须确保工作电压留有足够裕量，以应对可能的电压尖峰和波动。

电流参数同样不容忽视，连续漏极电流（ID）或集电极电流（IC）定义了器件的稳态电流承载能力，而脉冲电流则反映了短时过载能力。值得注意的是，电流额定值往往与温度条件密切相关，高温环境下允许的电流值会明显降低。因此良好的散热设计是充分发挥功率管性能的前提。

导通电阻（RDS(on)）是MOSFET特有的重要参数，直接影响导通状态下的功率损耗。这个参数通常随温度升高而增大，导致损耗进一步增加。优质功率MOSFET的导通电阻可以低至毫欧级别，大大减少了导通损耗。IGBT虽然不直接使用导通电阻这一概念，但类似的饱和压降（VCE(sat)）参数同样反映了导通状态下的性能表现。

开关速度是另一个关键指标，包括开启时间（ton）和关断时间（toff）。快速开关能够降低过渡过程中的能量损耗，但也可能引起电压电流尖峰和电磁干扰问题。实际设计中需要在开关速度和电磁兼容性之间寻找平衡点。功率管的开关特性还与驱动电路设计密切相关，合适的驱动可以优化开关性能。

内部结构与工作原理

开关功率管的内部结构决定了其工作特性和性能极限。以功率MOSFET为例，其核心结构由数以万计的微小单元并联组成，每个单元都包含源极、栅极和漏极。这种并行结构使得器件能够承受大电流，同时也带来了栅极电容大、驱动要求高等特点。现代功率MOSFET采用垂直导电结构，导电沟道垂直于芯片表面，有利于提高电流密度和耐压能力。

IGBT的结构更为复杂，可以视为MOSFET与双极型晶体管的复合器件。它在MOSFET结构的基础上增加了一个P+注入层，形成了类似晶闸管的四层结构。这种设计使IGBT兼具MOSFET的电压控制特性和双极型晶体管的低导通压降优点。不过额外的载流子存储也导致IGBT的关断速度通常比MOSFET慢，特别是在处理大电流时更为明显。

功率管的工作原理基于半导体材料的导电特性调控。以N沟道增强型MOSFET为例，当栅源电压低于阈值时，漏源之间没有导电沟道形成，器件处于关断状态。施加足够的栅源电压后，P型衬底表面形成反型层，连通漏源两极，电流得以通过。IGBT的工作还涉及电子和空穴两种载流子的注入与复合，这也是其导通压降低于MOSFET的根本原因。

理解功率管的内部结构有助于合理使用这些器件。例如，MOSFET的体二极管是寄生元件，在桥式电路中可能参与续流，但其反向恢复特性较差，有时需要外接快速二极管来改善性能。IGBT的尾电流现象则源于关断过程中存储电荷的抽出，设计驱动电路时需要予以考虑。

驱动电路设计要点

开关功率管的性能发挥很大程度上取决于驱动电路的设计质量。合适的驱动不仅能确保器件可靠开关，还能优化整体效率并延长使用寿命。驱动电压是首要考虑因素，MOSFET通常需要10-15V的栅源电压才能充分导通，而关断时可能需要施加负电压来加快关断速度并防止误触发。

驱动电流能力直接影响开关速度。功率管的栅极相当于一个容性负载，快速充放电需要足够的驱动电流。计算所需驱动电流时，需要考虑栅极电荷（Qg）参数和期望的开关时间。专用栅极驱动IC通常能提供数安培的峰值输出电流，满足大多数应用需求。对于大功率或多管并联情况，可能需要额外增加驱动增强级。

隔离设计在高压应用中尤为重要。半桥或全桥拓扑中，高端器件的驱动信号需要相对于功率地浮动。传统的光耦隔离方案正逐渐被集成隔离器件取代，这些新型解决方案提供更小的传播延迟和更高的共模抑制能力。数字隔离器甚至能在提供隔离的同时传输多路信号，简化复杂系统的设计。

保护功能是驱动电路不可或缺的部分。快速过流检测能在短路发生时及时关断功率管，防止器件损坏。欠压锁定（UVLO）功能确保驱动电压不足时保持功率管关断状态。有些先进驱动IC还集成退饱和检测、软关断等功能，为功率管提供全面保护。这些保护措施虽然增加了电路复杂性，但对于提高系统可靠性至关重要。

热管理与散热设计

开关功率管在工作过程中产生的热量必须有效散发，否则温度升高将导致性能下降甚至永久损坏。热设计是功率电子系统开发的关键环节，需要综合考虑传导、对流和辐射三种散热途径。热阻是衡量散热性能的核心参数，包括器件内部热阻（结到外壳）和外部热阻（外壳到环境）。

散热器选择是热管理的首要步骤。铝挤散热器成本低、加工容易，适合大多数中低功率应用。对于高热流密度情况，可能需要铜基散热器或热管等高效解决方案。散热器表面与功率管之间的接触热阻不容忽视，使用导热硅脂或导热垫片可以显著改善接触质量。某些大功率模块甚至采用直接液体冷却技术来应对极端散热需求。

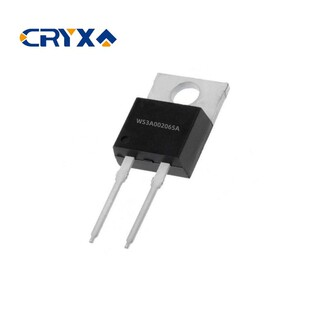

安装方式也影响散热效果。TO-220等通孔封装通常建议垂直安装，利用烟囱效应增强自然对流。表面贴装器件（如D2PAK）则依赖PCB铜箔散热，设计时需要规划足够的铜面积和热过孔。多管并联时，应注意布局对称性，确保各器件温度均衡，避免电流分配不均导致的局部过热。

温度监测是热管理的最后保障。内置温度传感器或外接热敏电阻可以实时监控功率管温度，在超温时采取降额或关机措施。有些智能功率模块集成了温度保护功能，简化了系统设计。值得注意的是，功率管的额定参数通常以结温（芯片温度）为基准，而实际测量的是外壳或散热器温度，需要根据热阻进行换算评估。

典型应用电路分析

开关功率管在各种电力电子拓扑中扮演关键角色，不同应用对器件的要求各有侧重。DC-DC变换器是最常见的应用之一，Buck、Boost等基本拓扑主要使用MOSFET器件。低压大电流应用（如CPU供电）特别关注导通电阻和栅极电荷，以追求高效率。同步整流技术利用MOSFET替代肖特基二极管，进一步降低了传导损耗。

电机驱动系统广泛采用IGBT构成的三相全桥逆变器。这类应用通常工作在高电压（数百伏）和大电流（数十安）条件下，IGBT的导通损耗优势得以充分发挥。门极驱动设计需要特别注意死区时间设置和短路保护，防止上下管直通导致的灾难性故障。变频器中的功率管还需承受电机反电动势引起的电压尖峰，适当的吸收电路必不可少。

不间断电源（UPS）和太阳能逆变器代表了另一类重要应用。这些系统要求高可靠性和长寿命，功率管的选择往往偏向于工业级甚至汽车级产品。拓扑结构方面，全桥或三电平NPC结构较为常见，可以降低单个器件的电压应力。功率因数校正（PFC）前端通常采用Boost电路，对MOSFET的快速恢复体二极管有较高要求。

感应加热和等离子体电源等高频应用对功率管的开关速度提出挑战。传统硅基器件在高频下开关损耗急剧增加，限制了系统效率。宽禁带半导体器件如SiC MOSFET在这方面表现优异，虽然成本较高，但在某些高端应用中已成为不可替代的选择。高频设计还需特别注意布局寄生参数控制，以减少振铃和电磁干扰。

常见故障模式与保护措施

开关功率管在实际应用中可能面临各种应力导致的失效，了解这些故障模式有助于设计更可靠的系统。过电压击穿是最常见的失效原因之一，可能由感性负载开关、线路寄生电感或雷击等因素引起。缓冲电路（如RC吸收或TVS二极管）能有效抑制电压尖峰，保护功率管安全。适当降额使用（如80%额定电压）也是提高可靠性的简单有效方法。

过流和短路造成的热失控同样危害严重。现代功率管通常具有一定的短路耐受能力（如10μs量级），但必须在这段时间内完成检测和关断。去饱和检测、电流互感器或分流电阻都是可行的过流监测方案。值得注意的是，某些故障（如桥臂直通）可能使电流在数微秒内急剧上升，要求保护电路具有极快的响应速度。

栅极相关故障容易被忽视却影响重大。栅极氧化层可能因过压（超过VGS额定值）或静电放电而击穿，导致器件永久损坏。驱动回路寄生电感会引起栅极振荡，不仅增加开关损耗，还可能引发误触发。保持栅极走线短而宽、使用低阻抗驱动源、必要时增加栅极电阻等措施可以改善这些问题。

热应力引起的失效往往具有累积效应。功率循环导致的焊料层疲劳、键合线脱落等机械性损伤会逐渐恶化器件性能。通过热仿真优化散热设计、控制温度波动幅度、选择抗热疲劳封装（如烧结技术）都能延长功率管使用寿命。对于关键应用，实施温度监控和老化预测也是值得考虑的策略。
