一. 五金冲压材料介绍
什么是冲压材料?
冲压材料是指适合冲压成型工艺的材料, 涉及到材料性能包括材
料硬度, 抗拉强度, 抗剪切强度等。成型的工艺包括冲切， 折弯， 拉伸等。

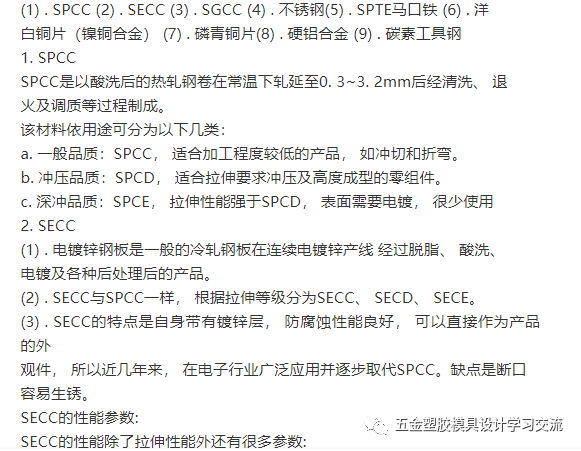

常见的冲压材料
1. 镀锌层种类: 纯锌电镀, 合金锌电镀(Zn-Ni)
2. 镀锌层厚度: E16/E16, E20/E20, E24/E24等
3.化成处理方式不同:
a. 通用：磷酸锌处理， 铬酸盐处理
b. 耐指纹：特殊铬酸锌皮膜， 树脂脂皮膜等等
c. 特殊皮膜
4. 硬度等级不同：S， 1/4H， 3/4H等等。
选择最适合的牌号。

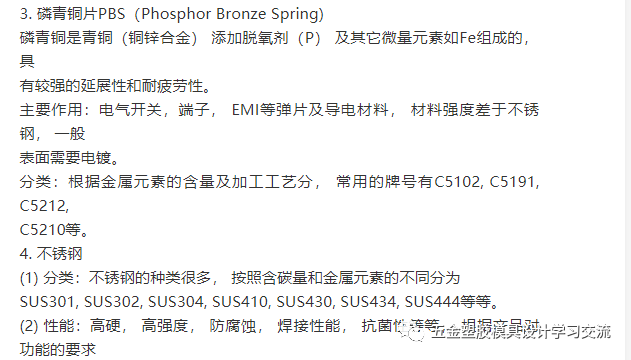

5. 其它一些常用的材料
• 铝合金：AL5052
• 碳素工具钢: SK3， SK5， SK7
• SPTE马口铁
CLP常用的不锈钢材料
1. SUS301
(1) . 含铬比较低， 耐腐蚀性能较差， 但是通过热处理可以得到高抗拉强度和高硬度， 弹性性能
好， 作为弹片接触零件使用非常广泛。

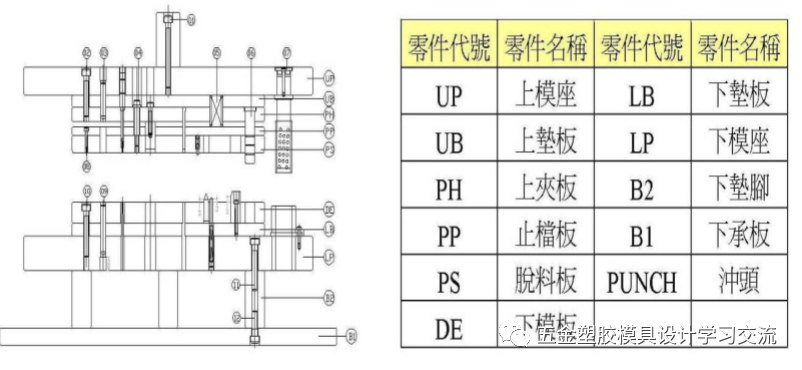

b. 连续模
c. 工程连续模（Robot)
1. 下料模结构

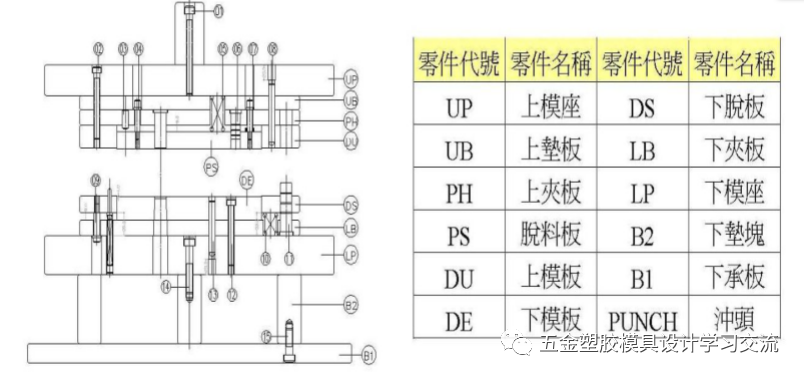

2. 冲孔模结构
3. 折弯模结构
三. 冲压模具初步介绍
冲模开发主要分为以下几个步骤：
1.冲压工艺分析
2. 产品图重组
2. 制作重组图
a. 外形尺寸重组目标值
外形冲切加工其外形尺寸由母模决定， 母模在冲切过程中
会不断磨损， 所以产品尺寸会越来越小， 为了提高产品的尺
寸精度， 提高模具使用寿命， 重组值应取小于公差中央值，
一般取公差公差负侧的50%~70%。
b. 孔尺寸之重组值
冲孔尺寸由冲头决定， 由于冲头会不断磨损， 使得冲孔
不断减小， 所以冲孔的重组值取公差正侧的50%~70%
c. 弯曲部分尺寸之重组值
折弯部分尺寸受折弯展开系数影响比较大， 为了提高产
品尺寸精度， 一般折弯尺寸的重组值取公差的中间值。
3. 产品图展开

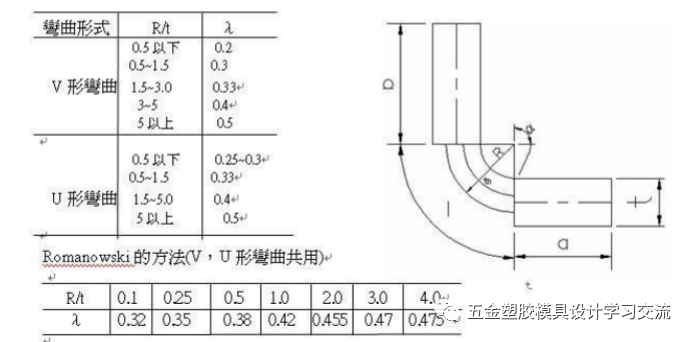

弯曲制品产品展开计算标准：
(1) . 概算法: 分为直边部分与弯曲部分， 以中立面的长度之和
求得的方法。

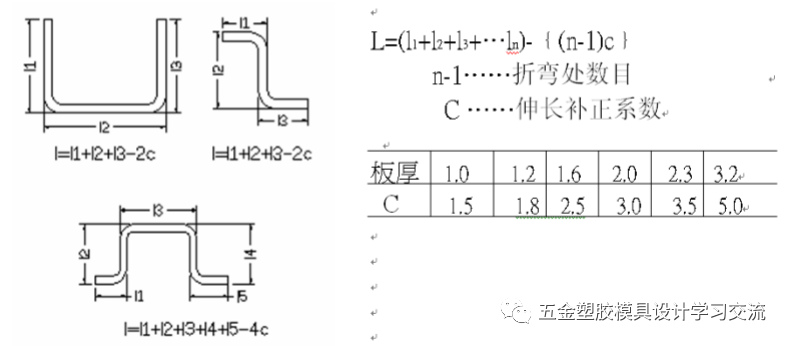

(2) . 外側尺寸加算法：弯曲处很多时的计算法是先將外侧尺寸全
部加算， 从其和減去取決于板厚和弯曲半径两要素的伸长量。
